Обмеры в нефтегазовой отрасли
Для решения задачи, в зависимости от ее нюансов мы реализуем:
- Наземное лазерное сканирование любых сооружений, деталей, конструкций
- Воздушное лазерное сканирование и аэрофотосъемка любых территорий
- SLAM сканирование
Где применяется 3D-сканирование?
- Обследование инженерных коммуникаций и емкостей (геомониторинг)

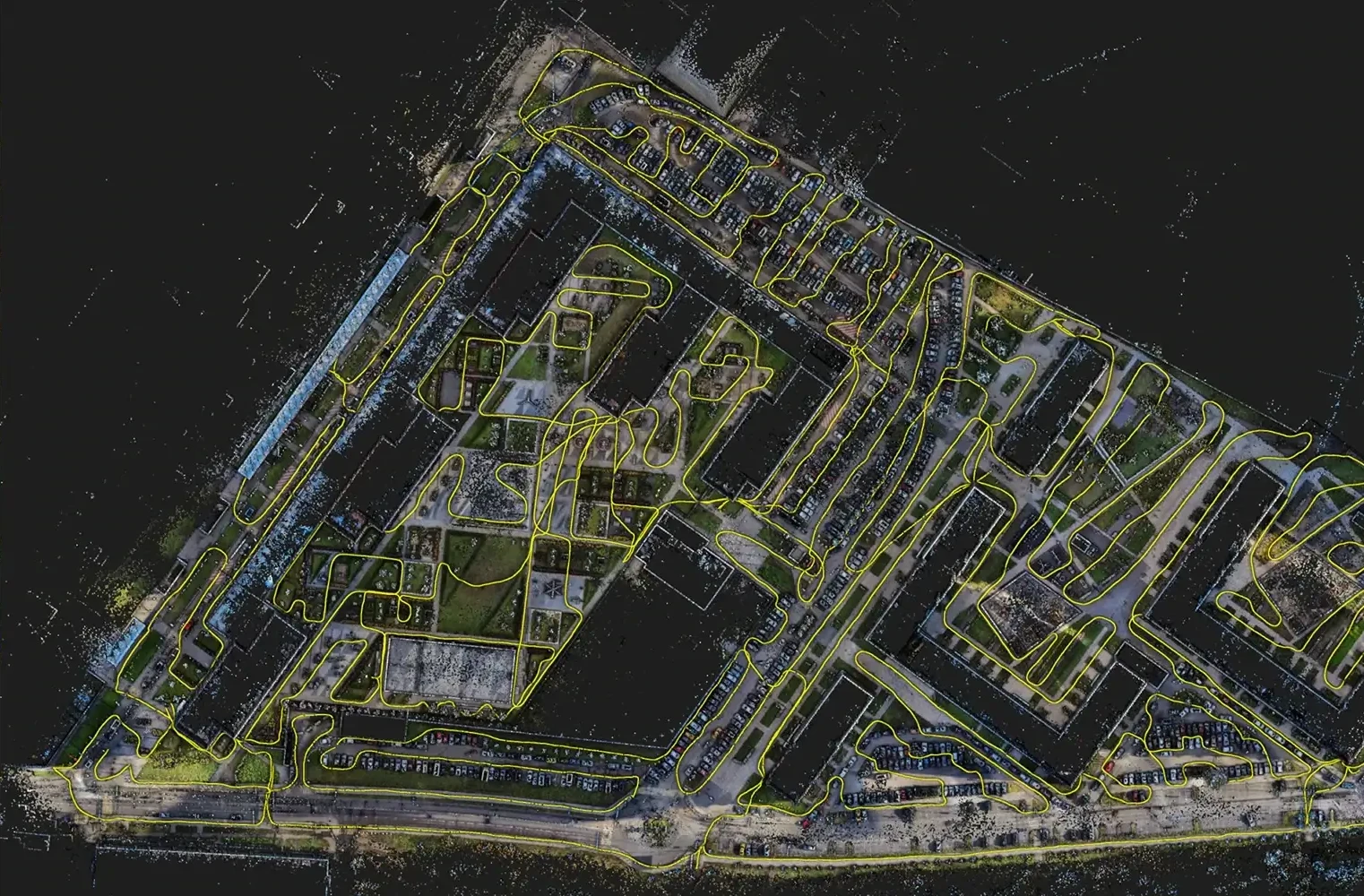

- Паспортизация территорий промплощадок (топосъёмка и создание BIM)
- Градуировка и поверка резервуаров
- Перепроектирование и реконструкция.
Визуальные преимущества
Легко читаемый текст
Большая плотность облака точек и реалистичная раскраска позволяют прочитать на облаке даже мелкий текст
Видно мельчайшие детали
На плотном облаке хорошо различимы небольшие объекты

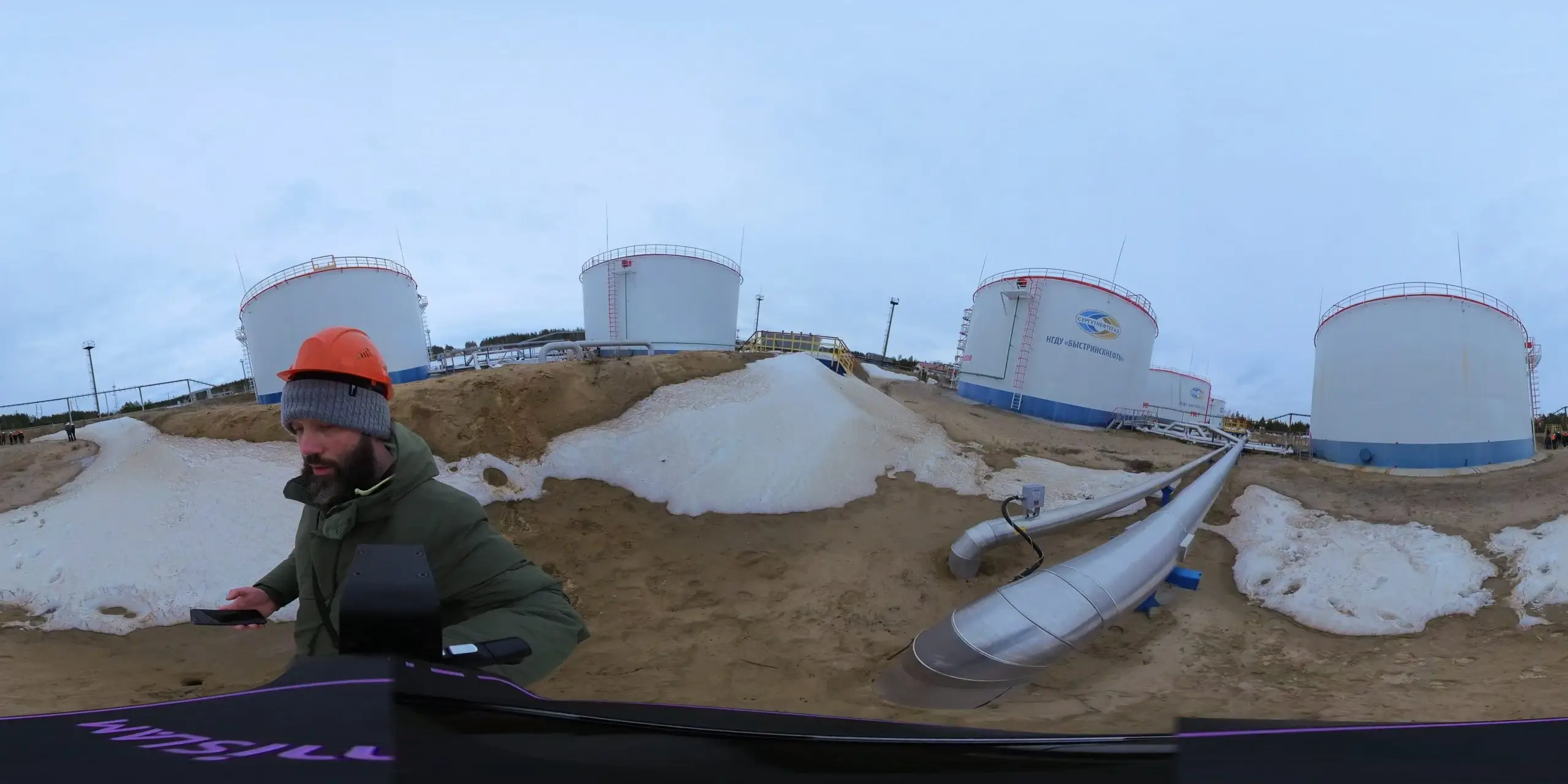

Панорамные фотографии
Автоматически создаются панорамные изображения с высоким разрешением — 5760 х 2880 пикселей
-
Автоматизация процесса съёмки
значительно сокращает фактор человеческой ошибки
-
Измерение сложных поверхностей
метод 3D-сканирования позволяет получить точные формы даже очень сложных поверхностей, измерение которых невозможно с помощью классических геодезических инструментом
-
Максимальный объём данных
позволяет увидеть отклонения по всей поверхности
-
Визуализация результата
в процессе съемки параллельно формируется 3D-тур с объекта, который позволяет избежать повторных выездов и увидеть всю информацию в офисе
Кейсы

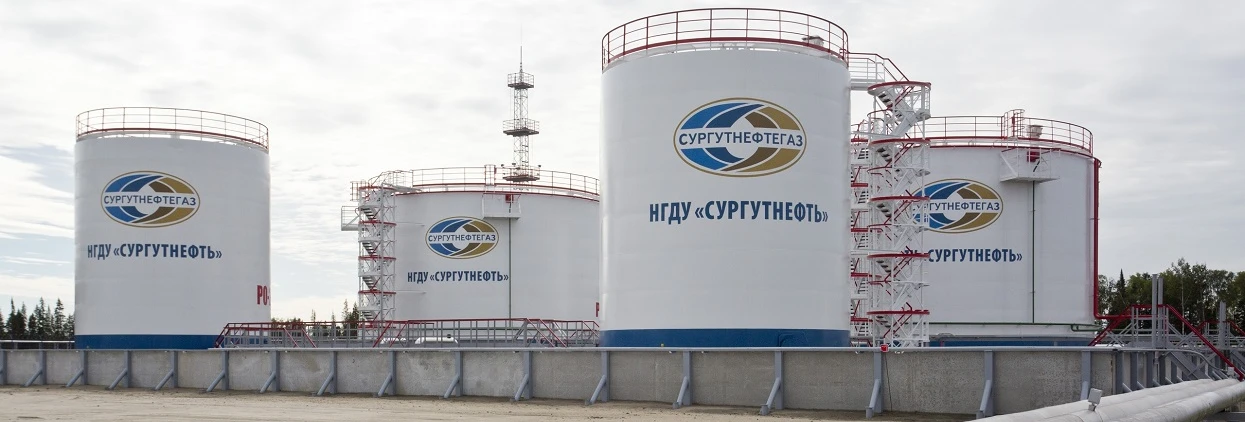

Мониторинг резервуаров в Сургутнефтегаз
Задача: мониторинг парка резервуаров промплощадки на предмет отклонения стенок от вертикали.
Для выявления точности и анализа результатов технологий 3D-сканирования главным маркшейдером была создана высокоточная геодезическая сеть с помощью тахеометра с угловой точностью 2″ и цифрового нивелира Dini 03.
6 минут заняла съемка одного резервуара мобильным сканером OmniSLAM R8+ с привязкой к МСК.
30 минут заняла обработка облака точек на полевом ноутбуке.
Результаты мониторинга Сургутнефтегаз
-

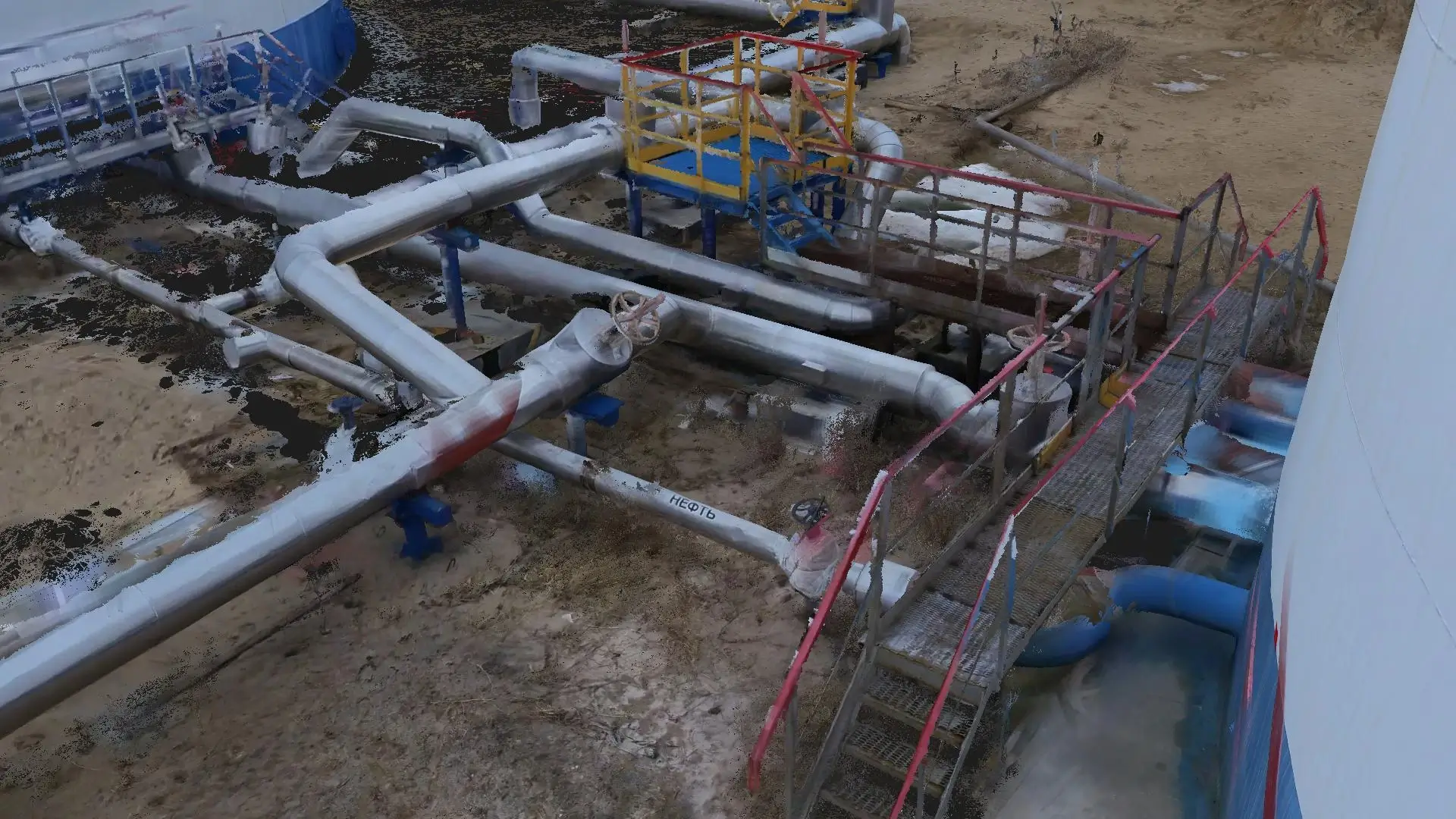

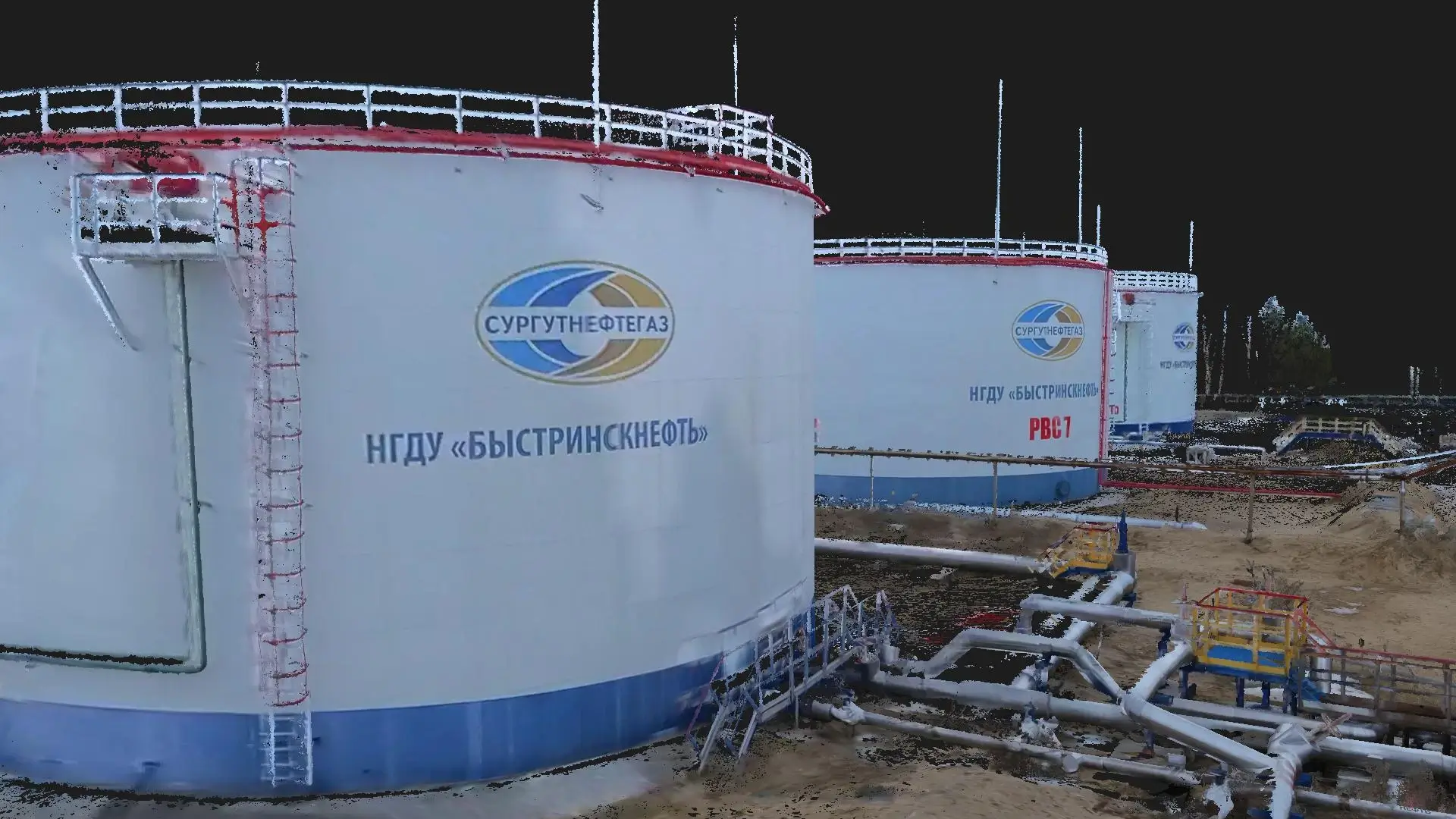

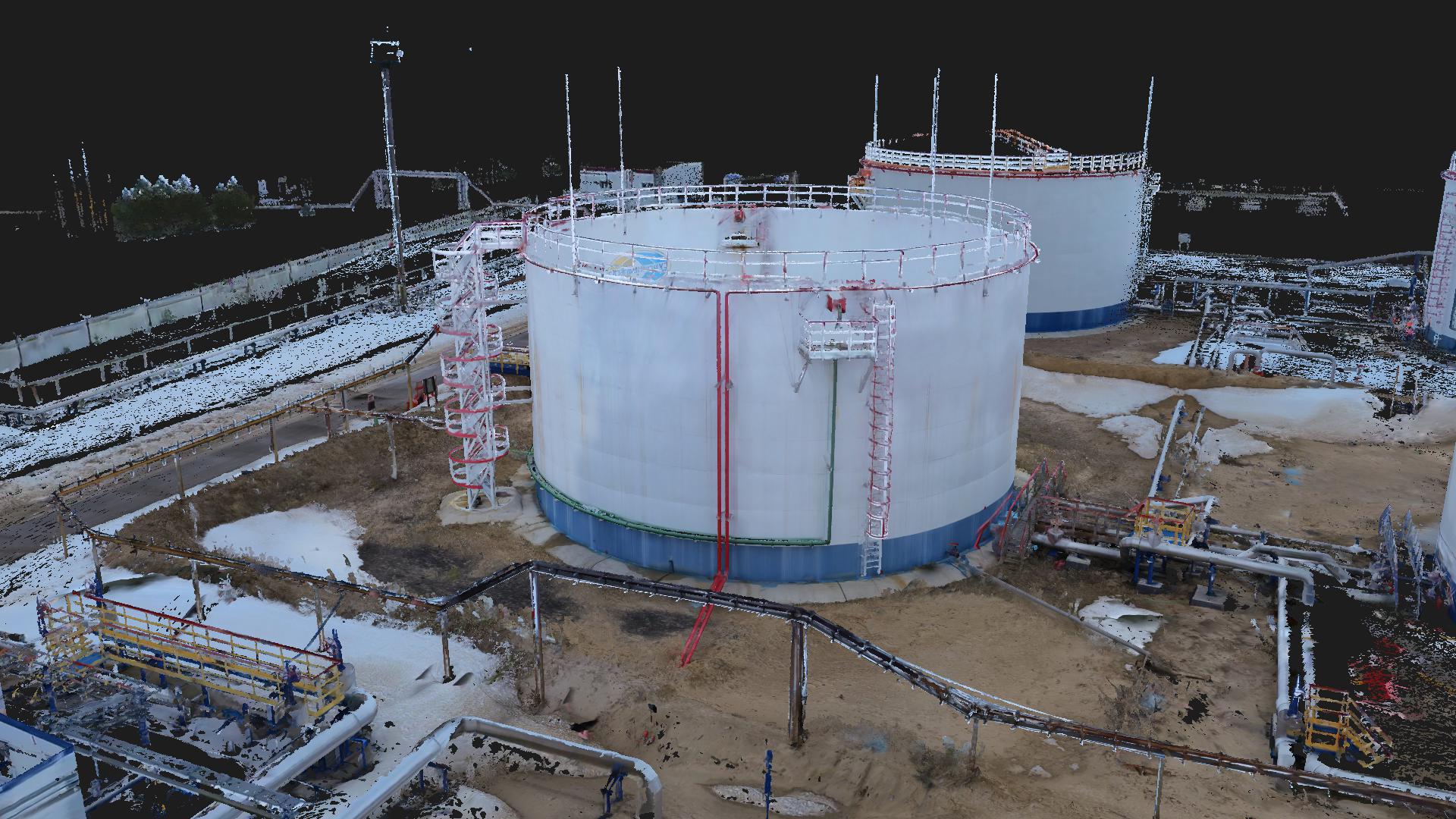

Облако точек
-

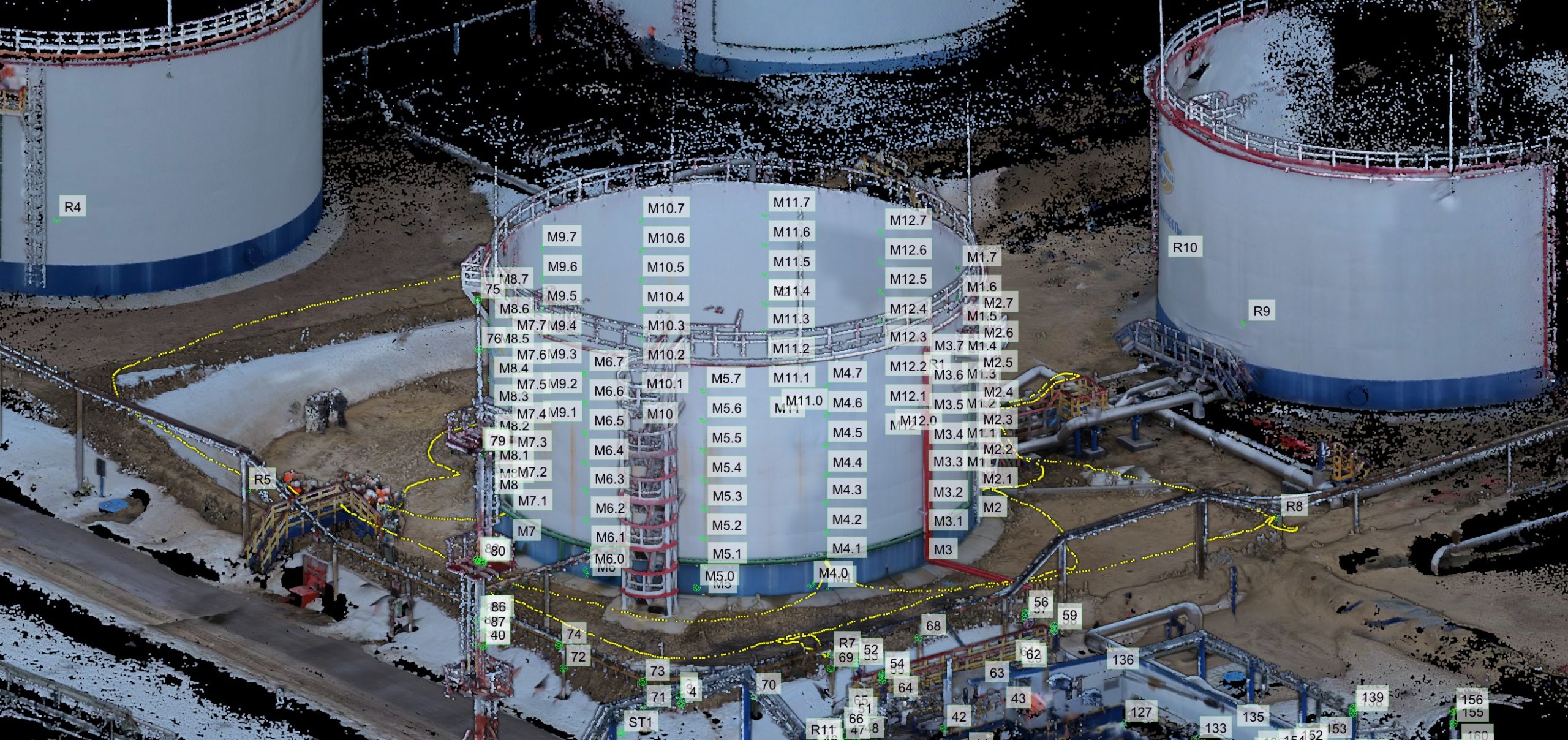

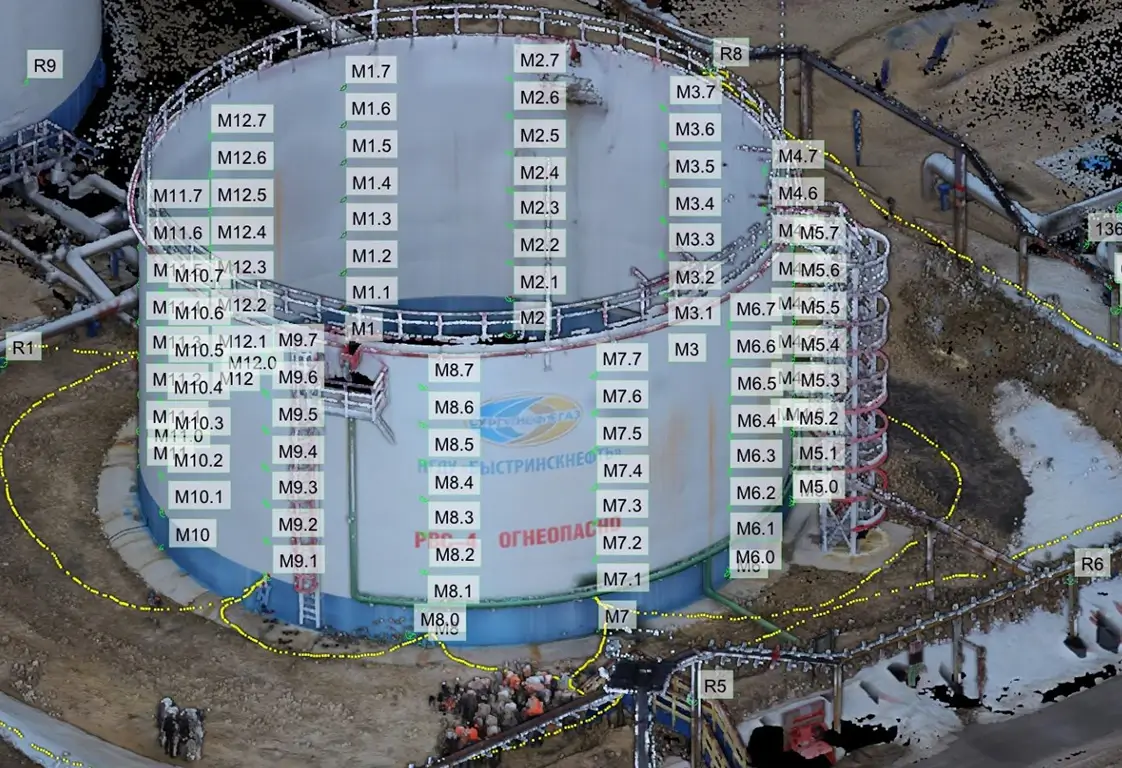

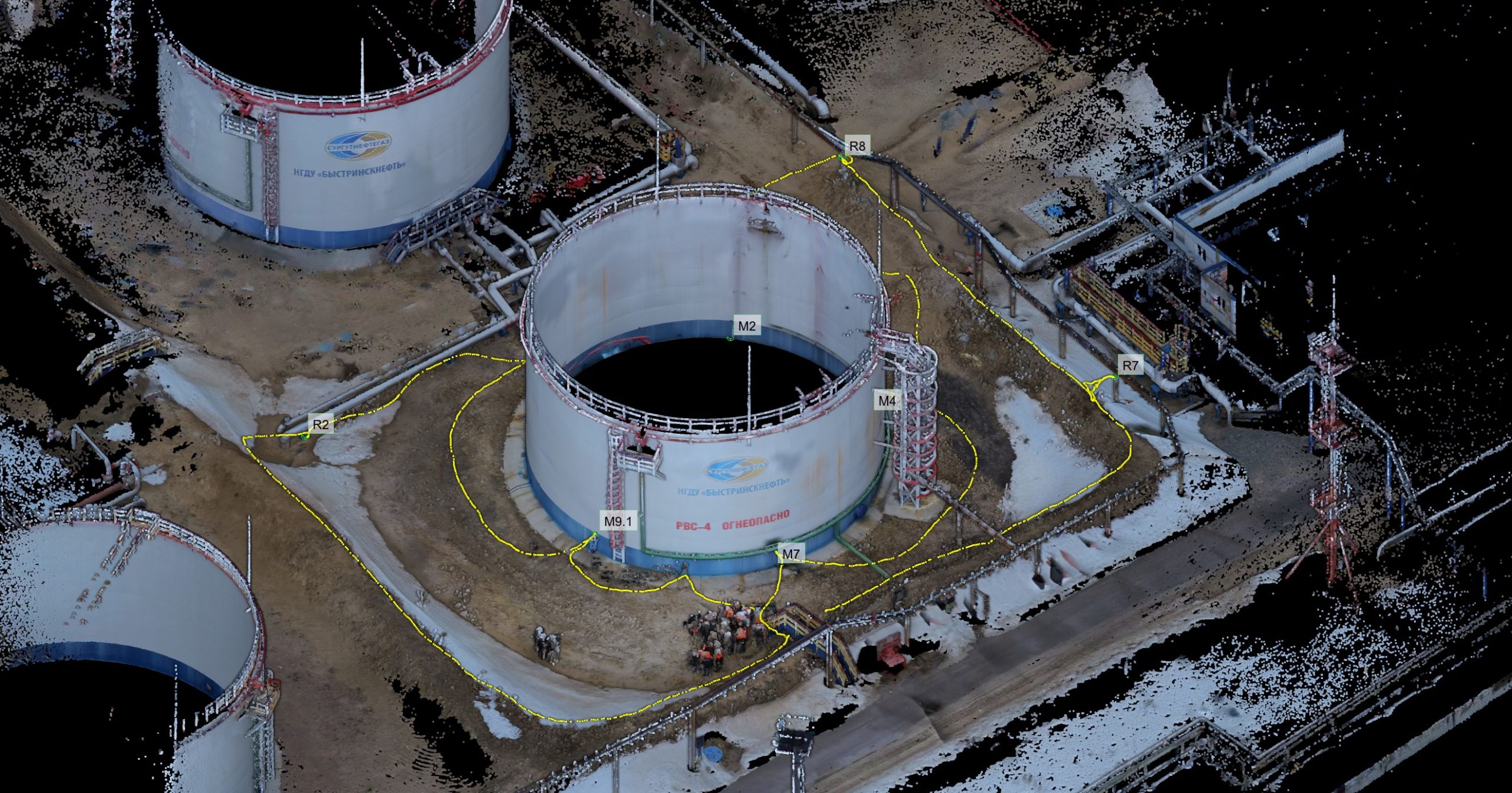

Облако точек с опорными и контрольными точками
Через 1 час после начала полевых измерений получили:
Высококачественное облако точек резервуара с прилегающими коммуникациями и оценкой точности (отклонения от контрольных точек 2-7 мм)

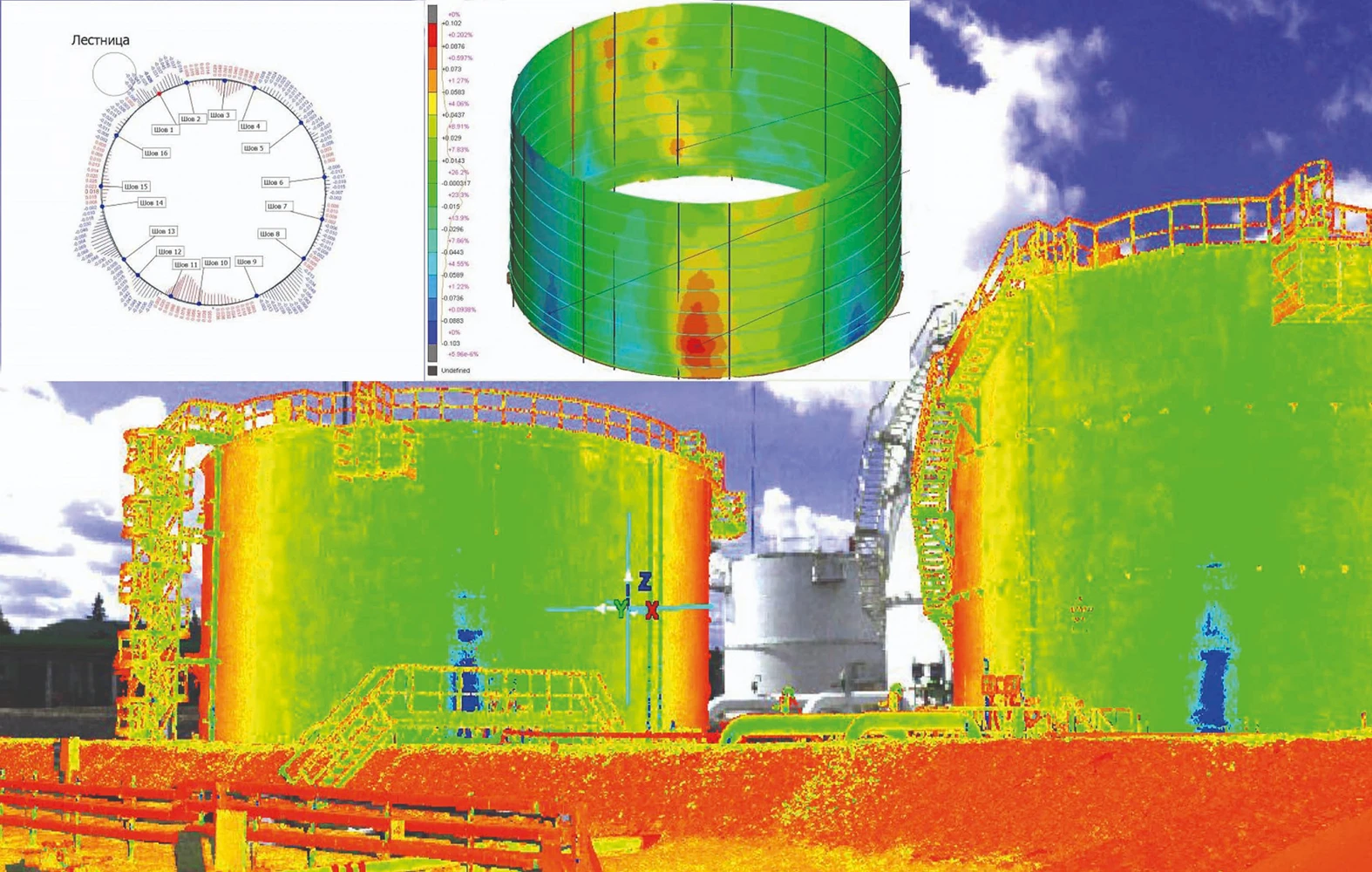

Цветовые карты отклонений стенок резервуара с числовыми значениями
3D-тур объекта, по которому можно, не выезжая на объект, повторно осуществить дефектовку и сформировать графический отчёт.
Варианты применения результатов сканирования Сургутнефтегаз
Проектирование
для задач замены узлов подводящих коммуникаций, путем создания исполнительной документации, топографического плана или фактической BIM модели пром. площадки по полученному облаку точек.
Формирование отчета по обследованию текущего состояния резервуара
визуальные дефекты и все геометрические отклонения.
Мониторинг изменений во времени
при повторном сканировании через определенное время, можно выявлять изменения геометрии резервуаров путем сравнения двух результатов сканирования, визуально подсвечены места с отклонениями.

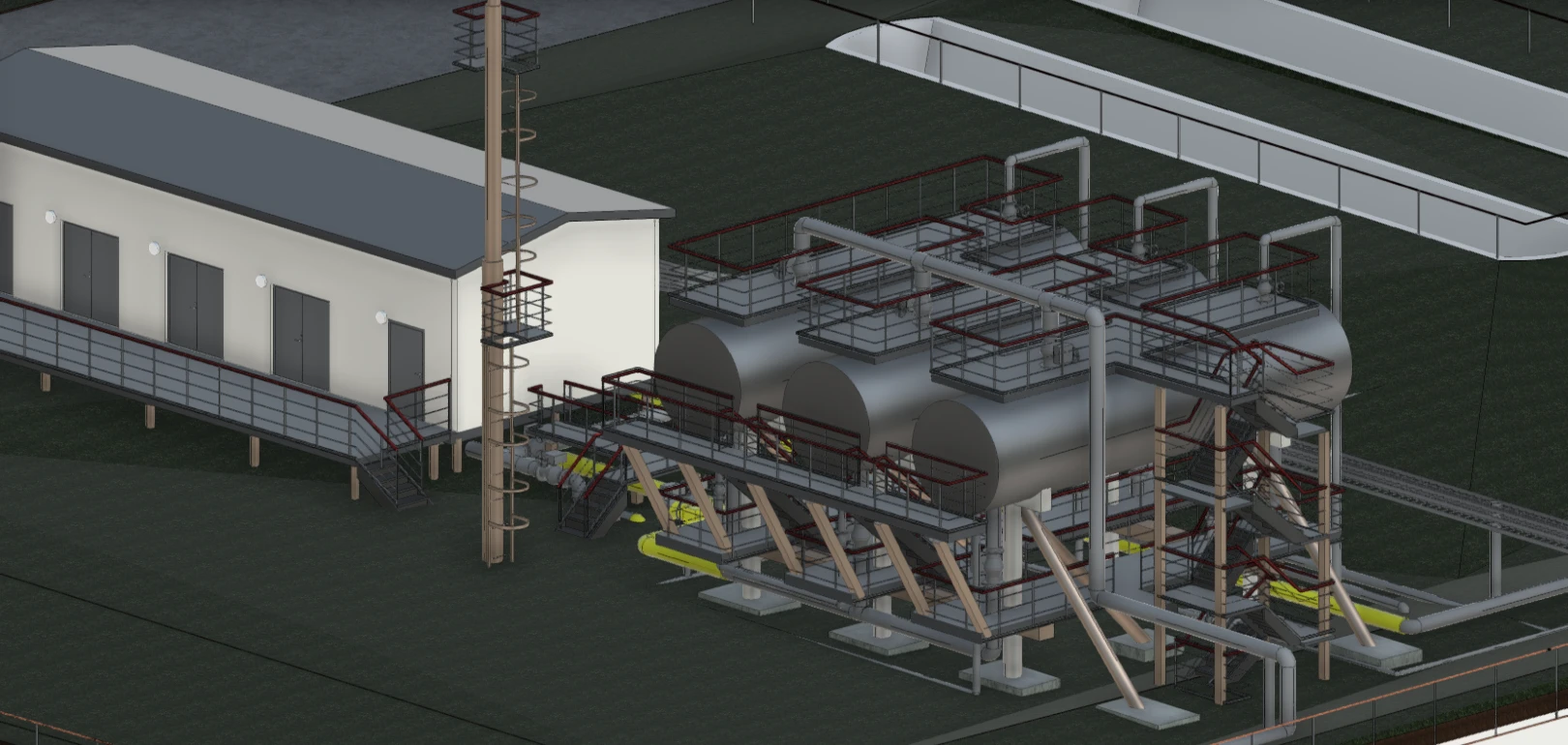

Цифровой двойник Нижне-Шапшинского нефтяного месторождения
Задача: для проектирования на площадке новых объектов, для целей эксплуатации и обслуживания получить актуальную исполнительную документацию по объекту и фактическую BIM модель.
3 полевых дня заняла съёмка с применением технологий 3D-сканирования и создание опорной геодезической сети всей территории площадью 12 га.
3 календарных месяца потребовалось на создание чертежей и фактической BIM модели месторождения.
Результаты
Высококачественное облако точек всей территории с контролем точности в пределах от 1 до 5 см.

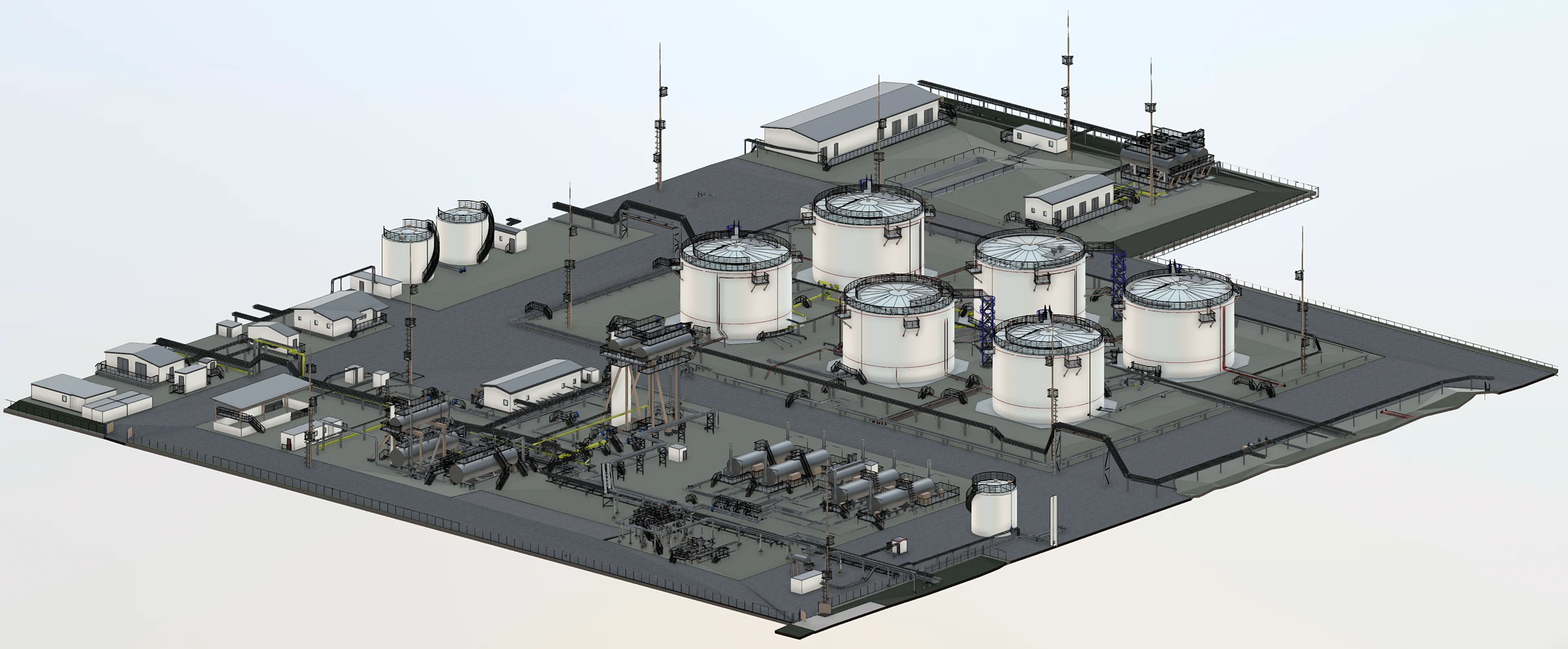

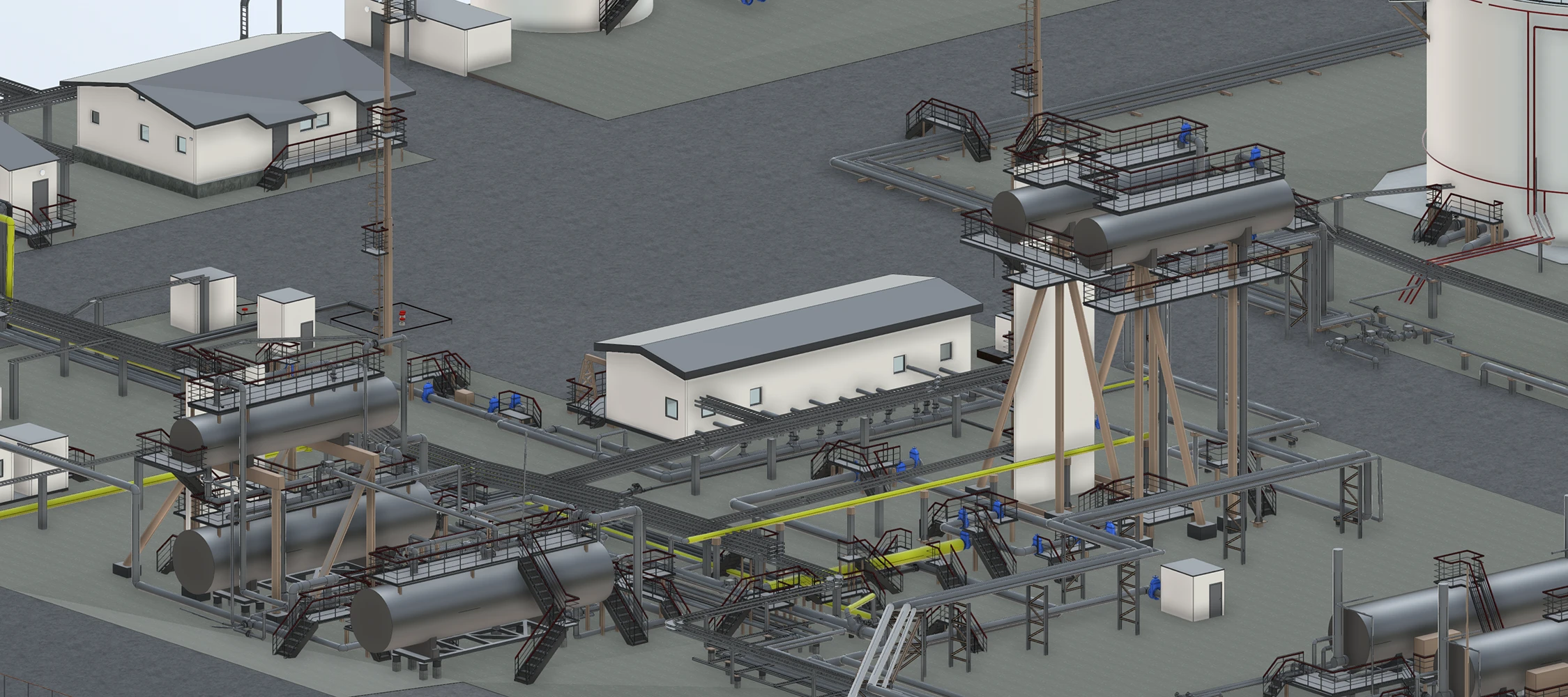

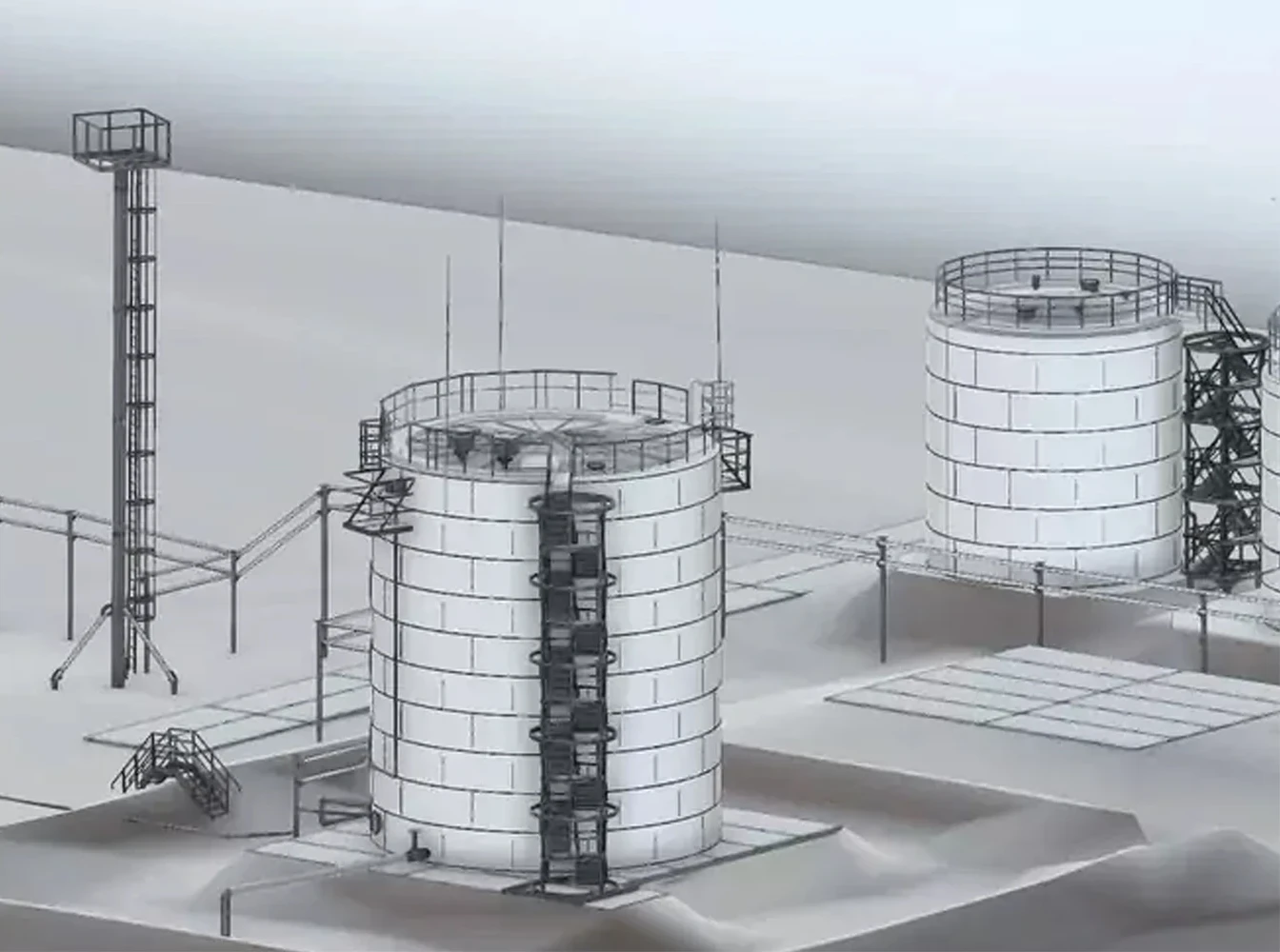

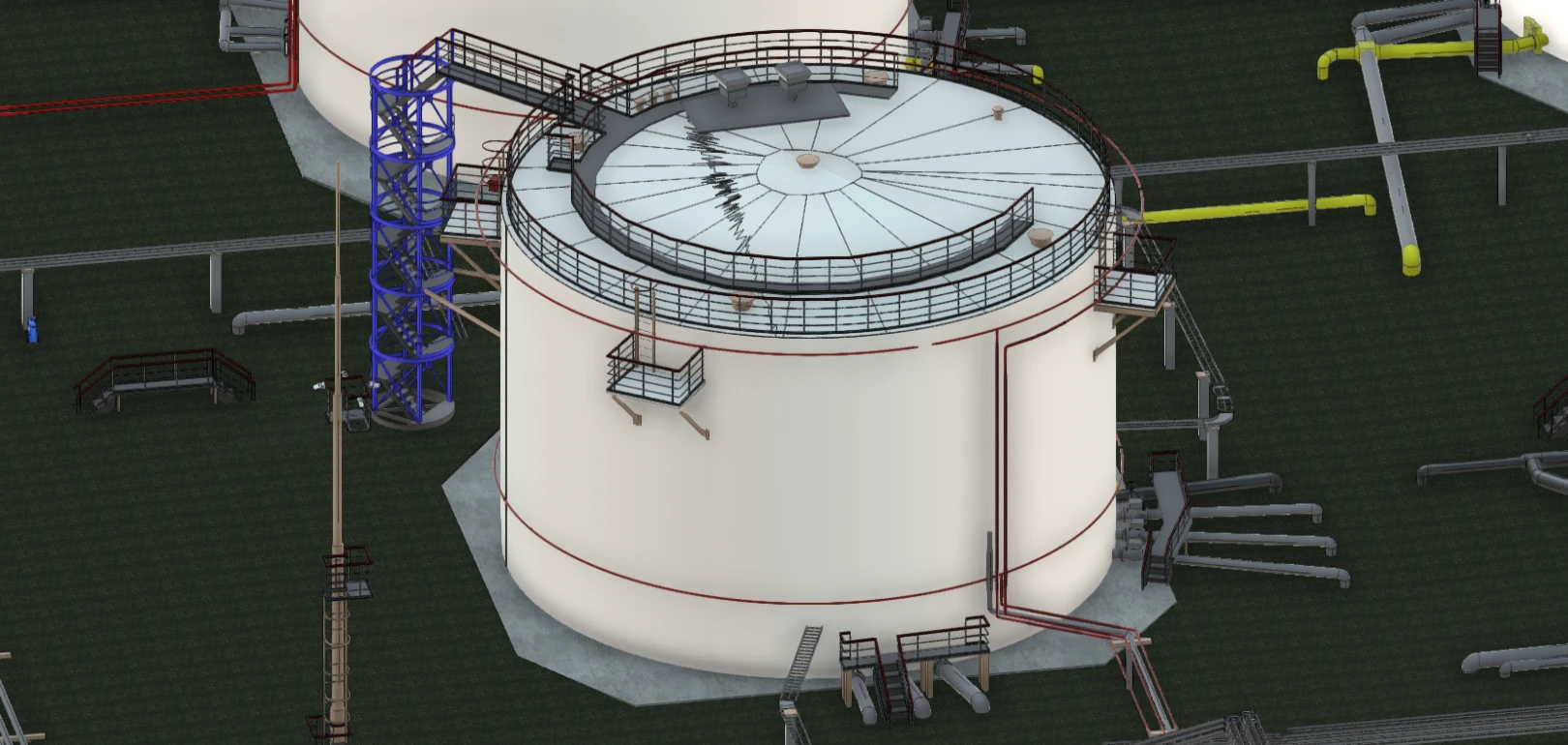

Сформирована фактическая BIM модель c атрибутивной информацией по всем элементам, в составе которой находится исполнительная документация в виде чертежей по каждой коммуникации.
3D-тур объекта, который можно использовать как инструмент дополнительной визуализации в ходе дискуссий по проектным решениям, или просто устроить VR-прогулку по площадке.
Варианты использования цифрового двойника
Эксплуатация объекта
Экономическая эффективность на годы вперед. По любому участку коммуникаций на объекте есть исчерпывающая информация с сортаментом и наименованием. Особенно актуально в зимнее время: устранить аварию на заснеженном участке будет в разы быстрее, посмотрев на BIM-модели, какие узлы проходят в том или ином месте.
Модернизация и новые проектные решения без ошибок
Проектные решения с использованием фактической BIM модели исключают ошибки и коллизии при проектировании.
Состав BIM-модели для заказчика
-

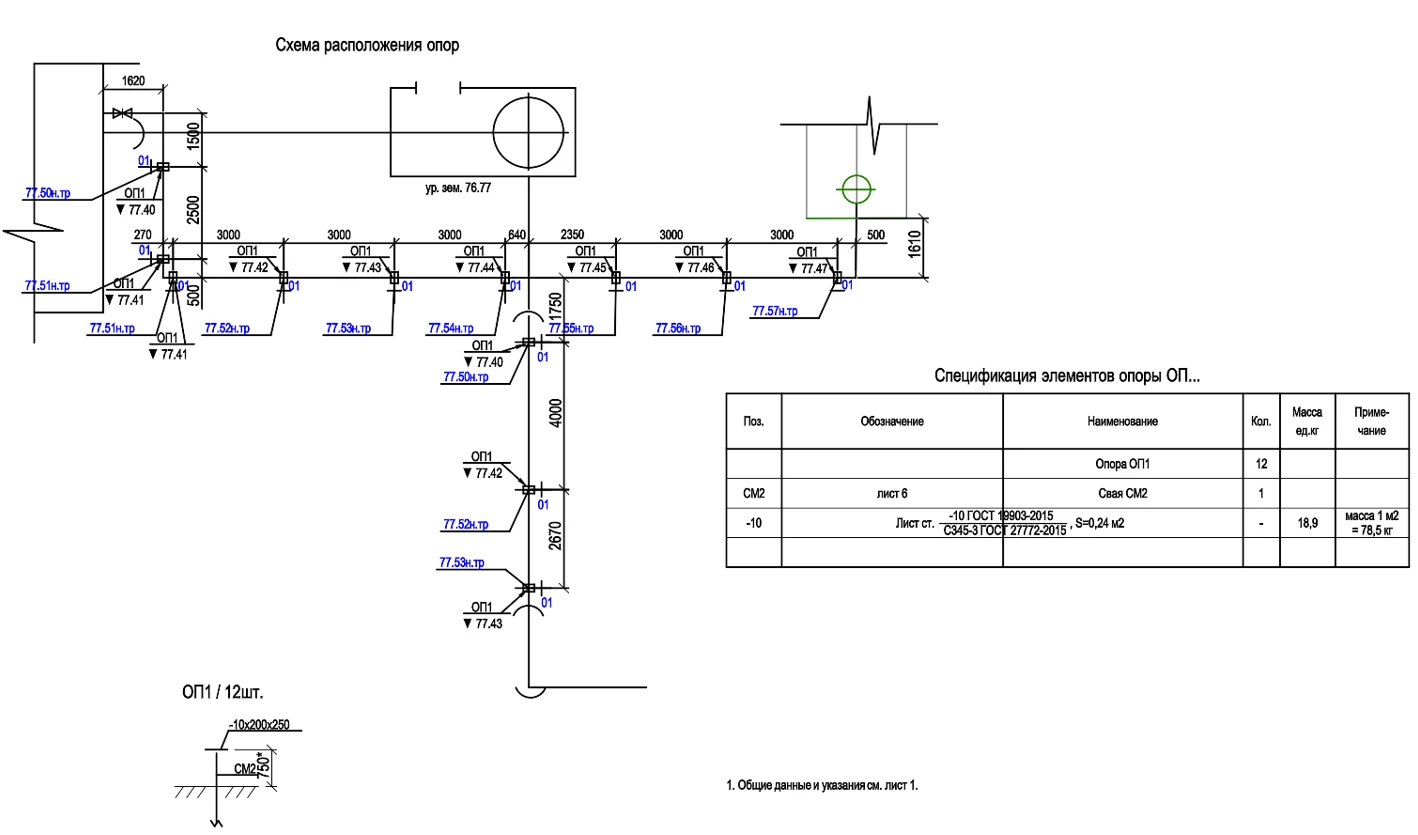

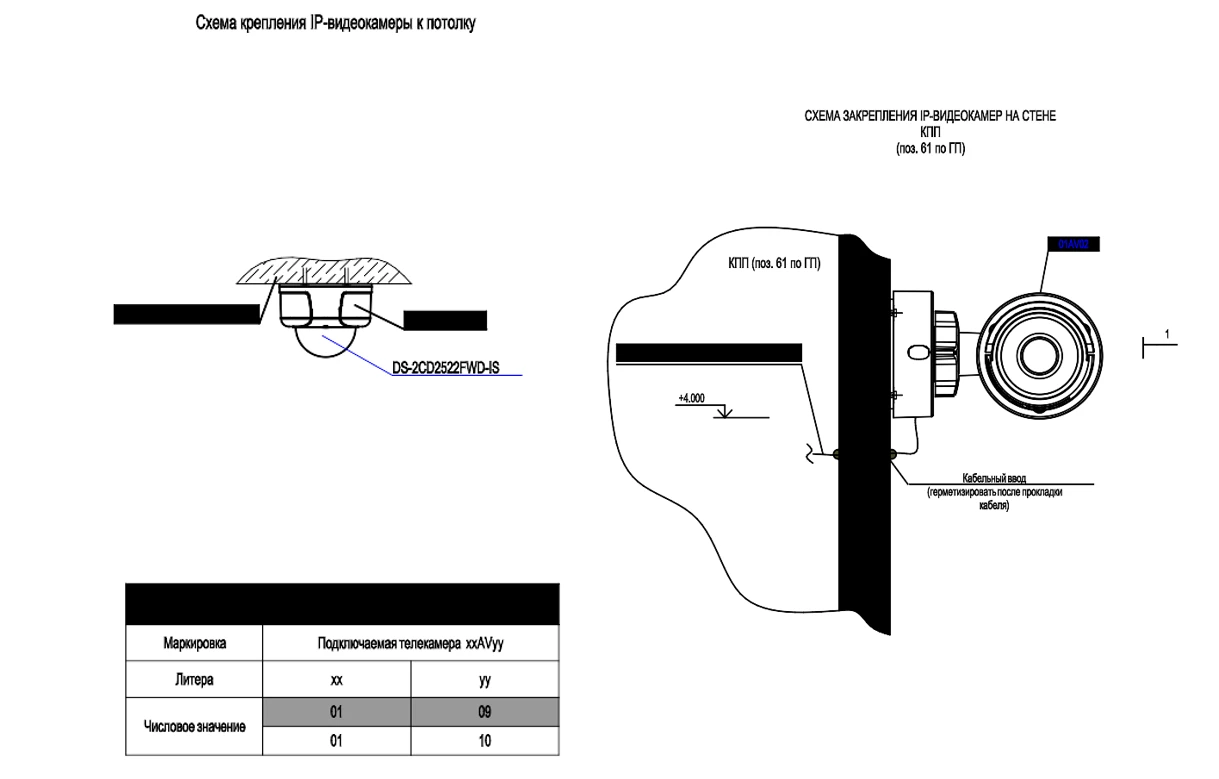

Отдельные схемы по всем необходимым узлам
-

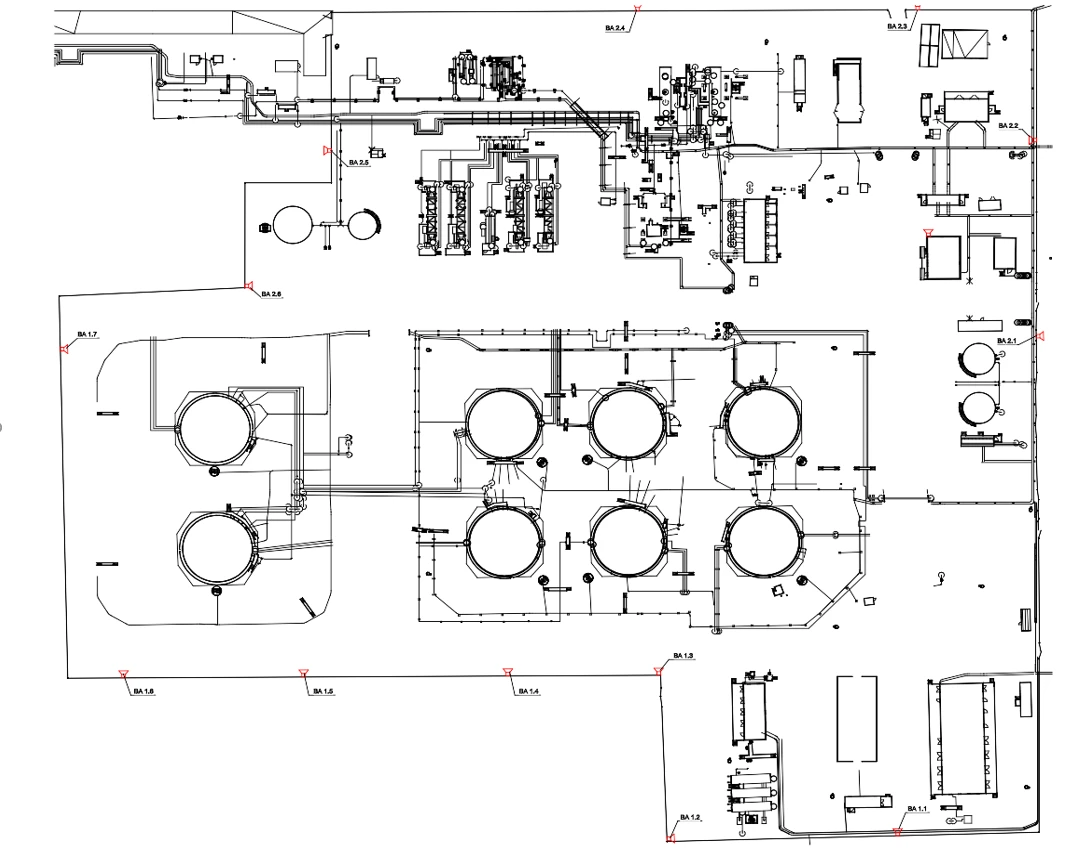

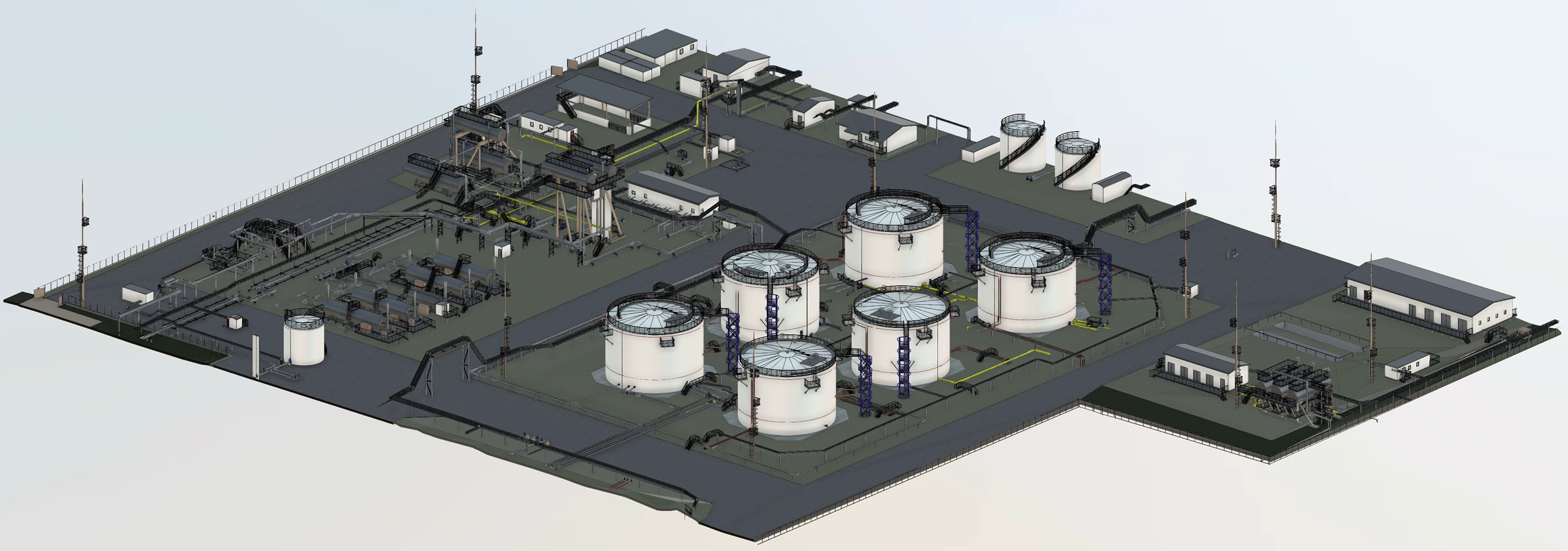

Общий план всей территории
-

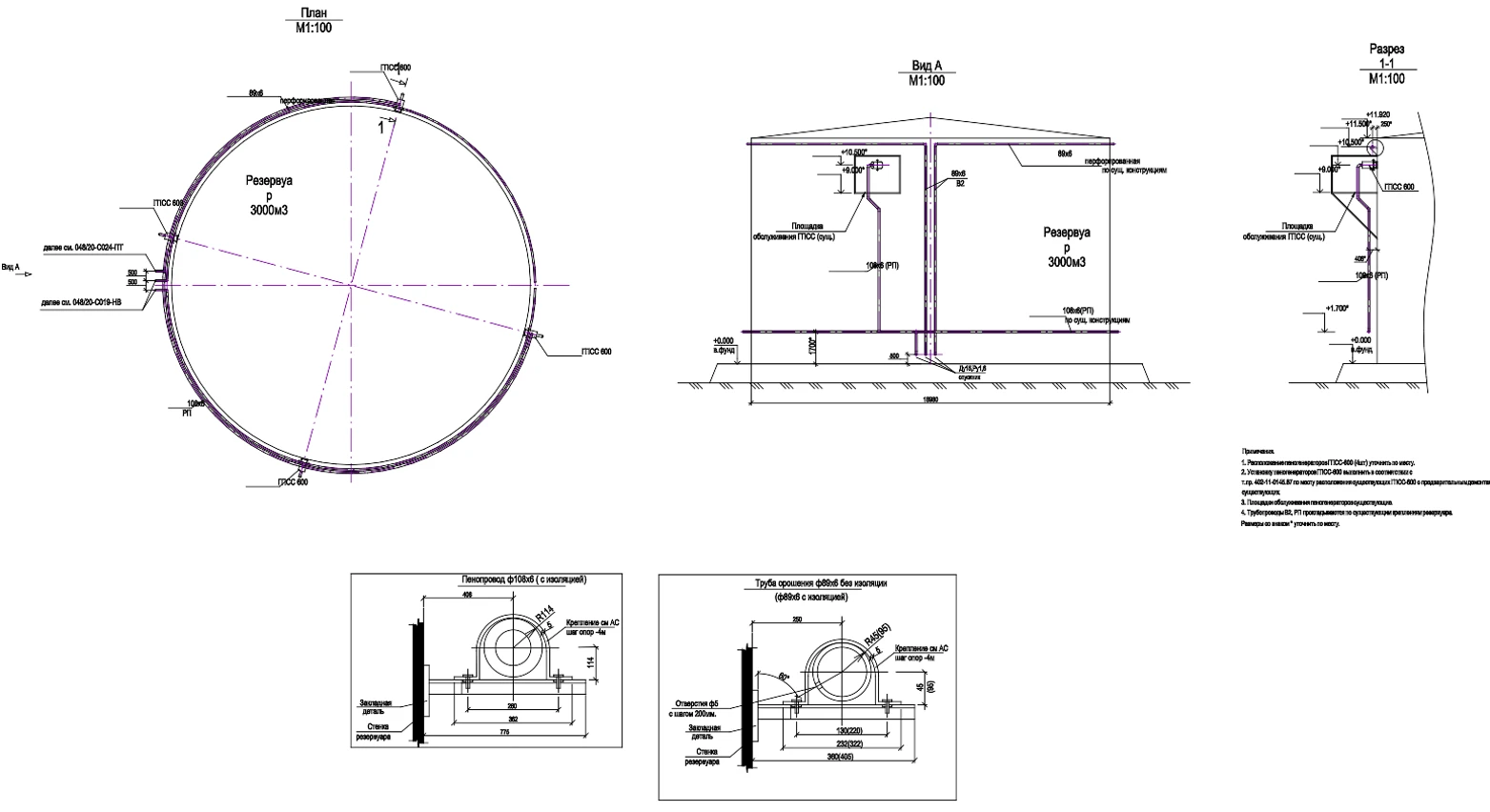

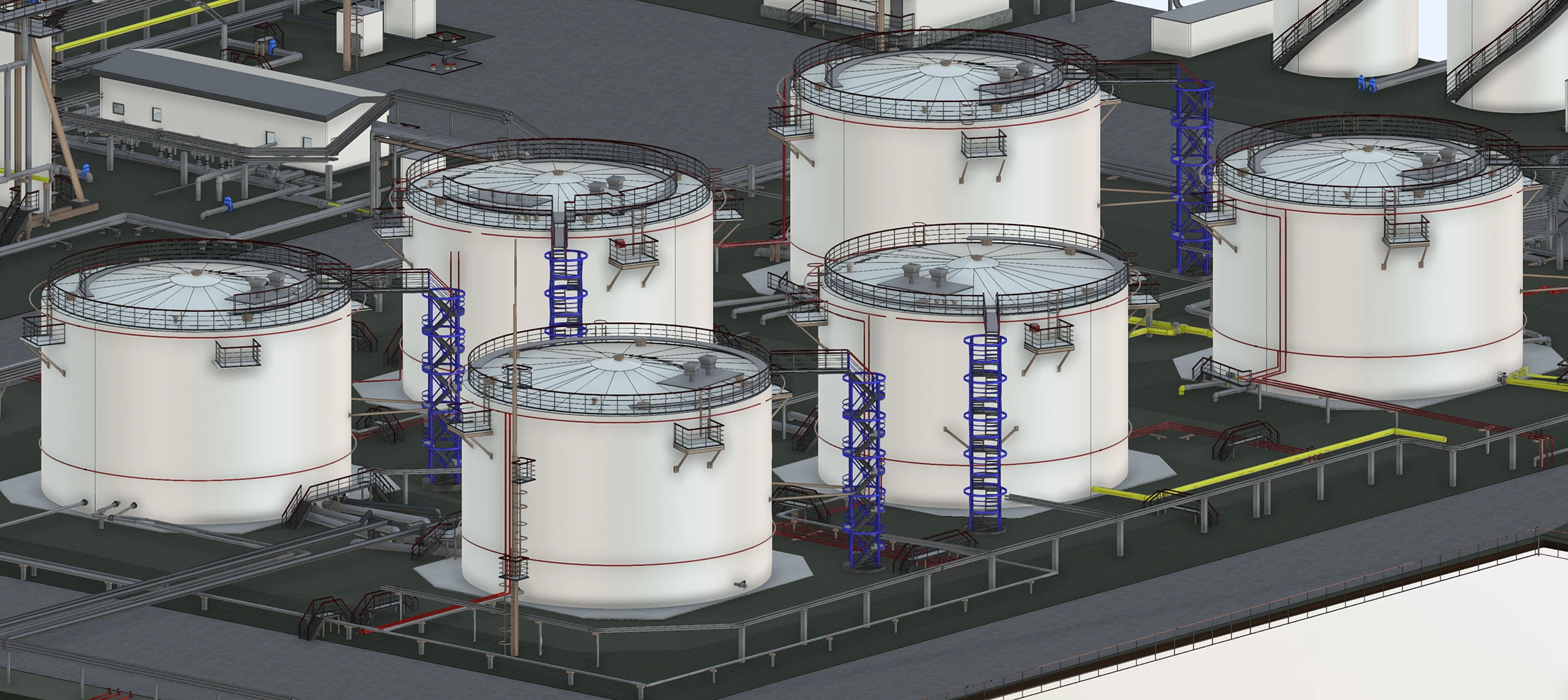

Чертежи по всем РВС с подходящими коммуникациями
-

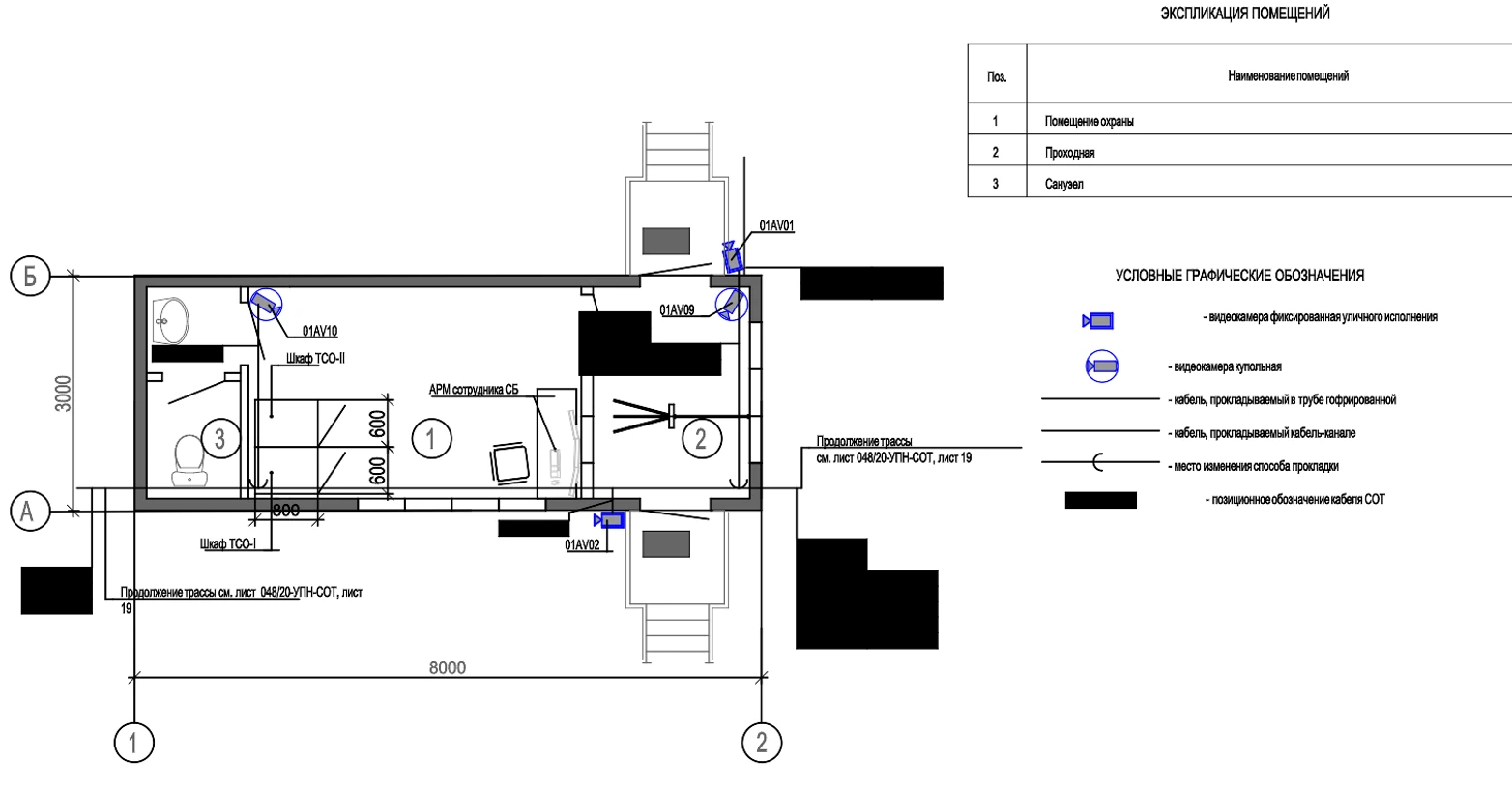

Планы всех помещений
-
Маркировка и модель любого инженерного элемента используемого на территории промплощадки
-

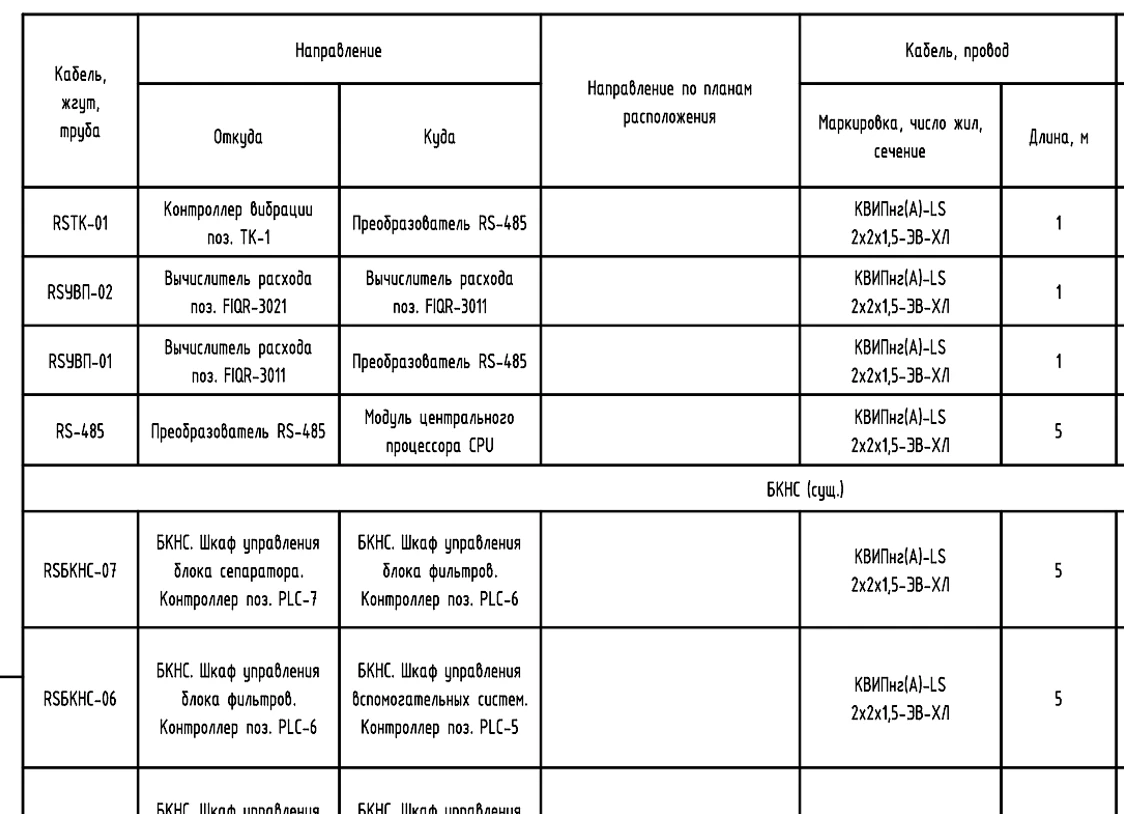

Спецификации и маркировки всех коммуникаций с их местоположением
-

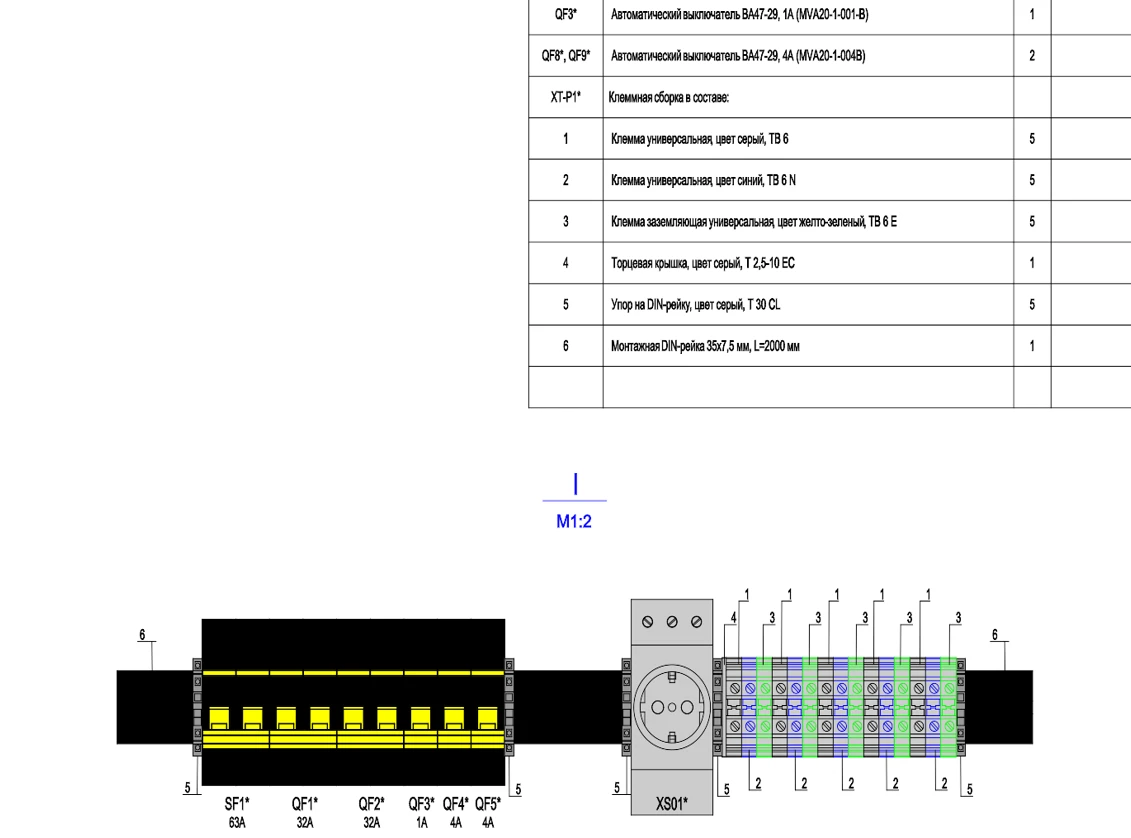

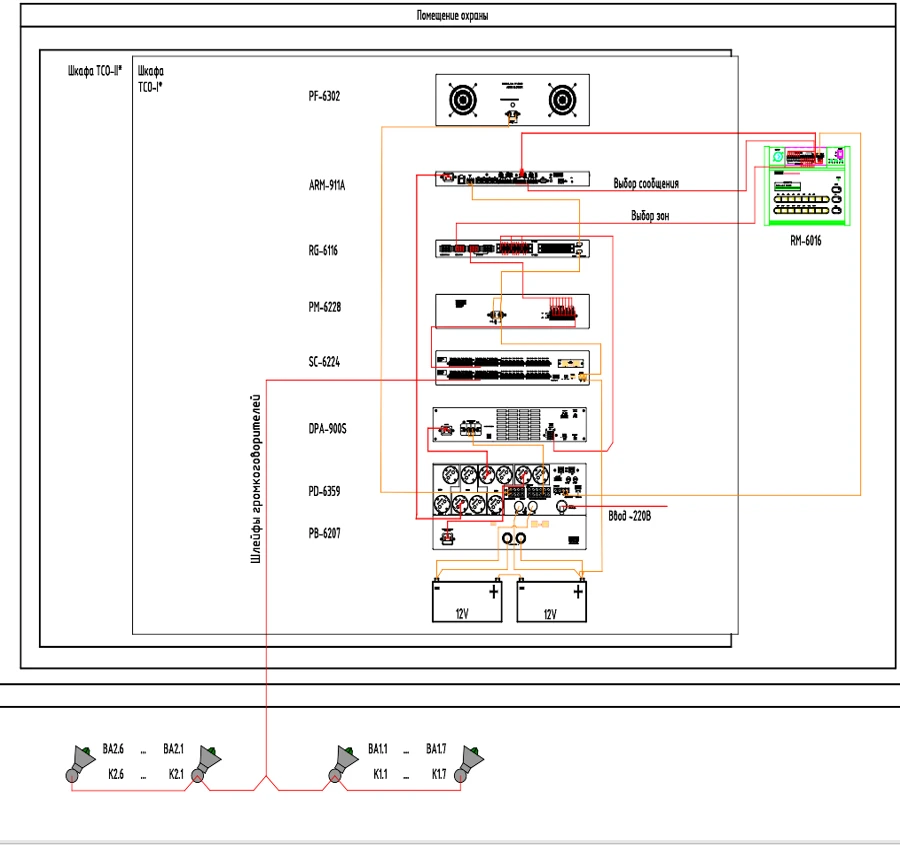

Схемы электрических цепей высокой детализации
-
Схемы электрических цепей высокой детализации

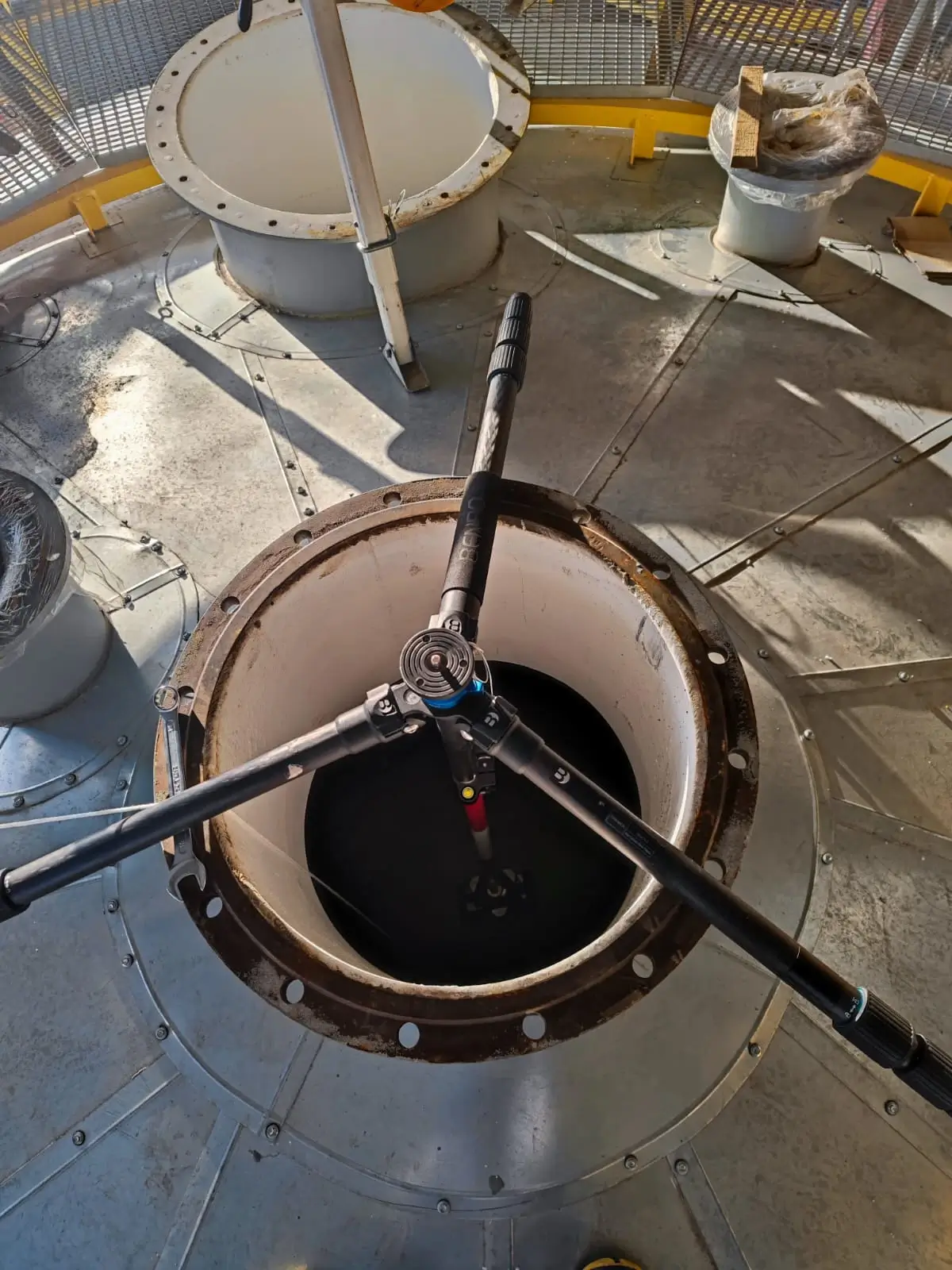

Градуировка и поверка резервуаров и цистерн

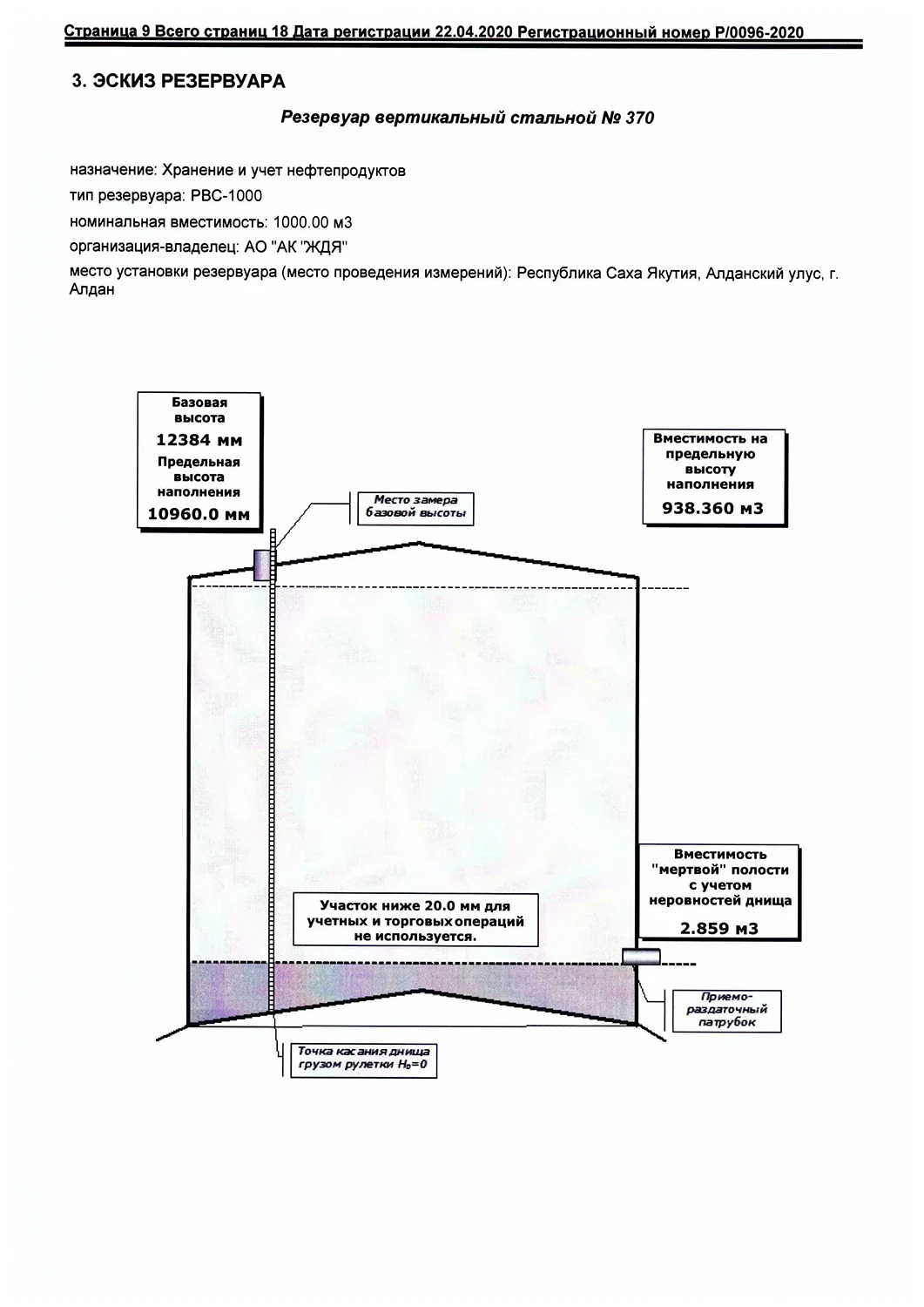

Задача: получить градуировочные таблицы по объёму резервуара и сертификат калибровки или поверки.
Зв 1 минуту съёмки с применением технологий 3D-сканирования получаем данные по одной ёмкости в полном объёме.
< 3-х рабочих часов занимает обработка результата сканирования с выдачей градуировочных таблиц и сертификата поверки или калибровки.
Результаты
Облако точек с полной геометрией стенок ёмкости с точностью до 2 мм.

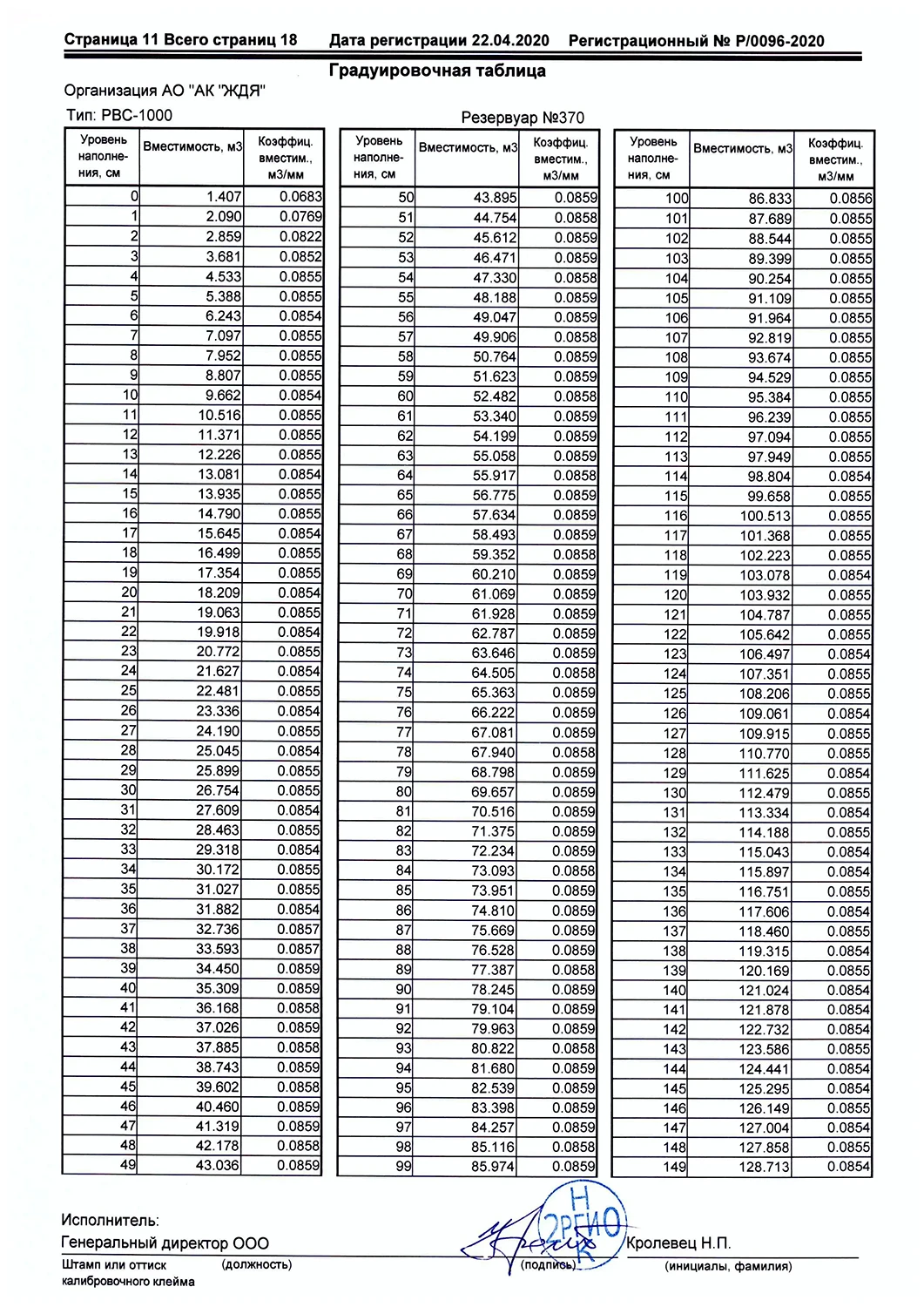

Градуировочные таблицы по ёмкости.

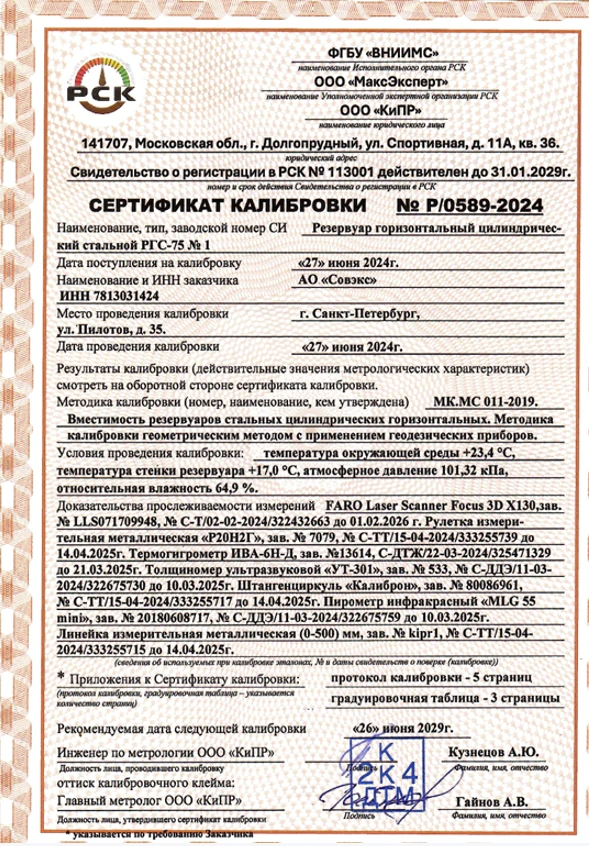

Сертификат поверки или калибровки (если не внесён в реестр СИ) резервуара.
Результаты сканирования могут использоваться для выявление дефектов стенок резервуара с анализом их геометрии.
Примеры реализованных проектов
Все проектыСканирование и BIM-моделирование Нижне-Шапшинского месторождения
-
Поставленная задача
Получение BIM модели месторождения для реконструкции
-
Состав работ
и процесс выполнения12 000 кв. м, 20 дней сканирования, 90 дней моделирования.
Инструменты: Trimble SX10, FARO Focus S150 — 2 шт, Trimble R10 — 2 шт. -
Результаты
BIM модель, наполненная атрибутикой по результату обследования конструкций месторождения

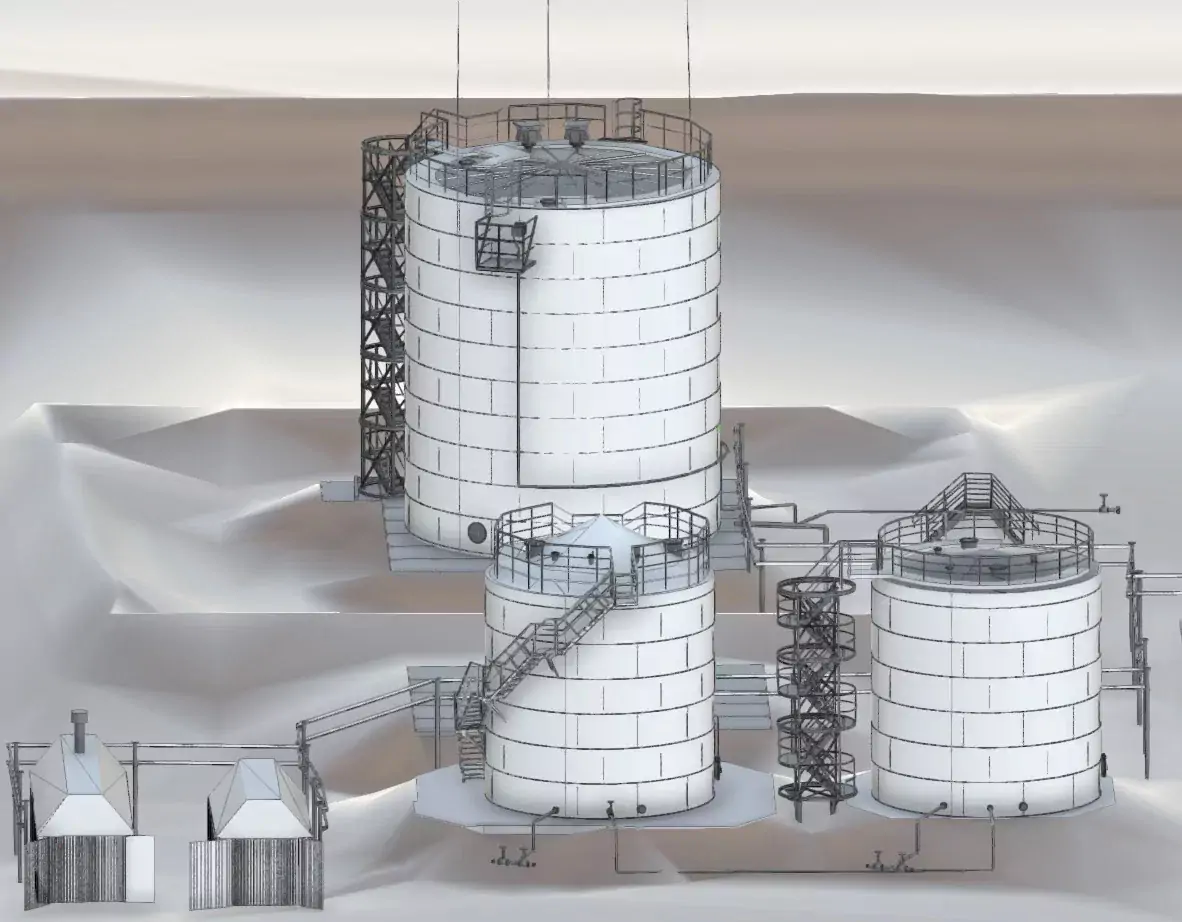

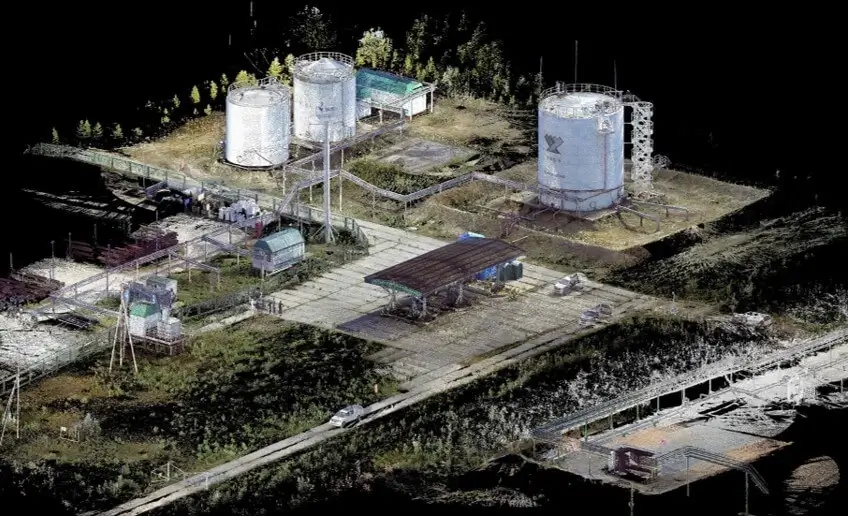

Сканирование и BIM-моделирование Верхне-Салымского нефтяного месторождения
-
Поставленная задача
Получение BIM модели месторождения для реконструкции
-
Состав работ
и процесс выполнения50 000 кв. м, 20 дней сканирования, 90 дней моделирования.
Инструменты: Trimble SX10, FARO Focus S150 -
Результаты
BIM модель, наполненная атрибутикой по результату обследования конструкций месторождения
Сканирование участков «Нижнекамскнефтехим», производство изопрена, установки ИФ-7, ИФ-8, ИФ-9
-
Поставленная задача
Создание 3-х мерной модели модели с возможностью передачи ее для дальнейшей обработки в программную оболочку E3D
-
Состав работ
и процесс выполненияСканирование выполнялось в течение 19 дней тремя наземными лазерными сканерами — Trimble SX10, FARO Focus S150 и FARO Focus 3D X330
-
Результаты
Облака точек в формате Autodesk Recap и STL
Какой комплекс задач мы решаем?
- Определение фактических размеров и их сравнение с проектными
- Сбор исходных данных для дальнейших конструктивных расчетов
- Определение взаимного расположения частей здания или сооружения
- Подготовка исходных данных для проектирования ремонта или модернизации
- Уточнение фактической формы объекта
- Построение трехмерой модели здания и его визуализации
- Обнаружение деформаций и отклонений от проектной документации
- Сбор данных, которые затем импортируются в другие приложения для обработки. Например, для построения трехмерной модели здания, для использования в компьютерных играх и т. п.
